Стальной шаровой кран БИВАЛ Ду 65-500 мм, с механическим редуктором

Применение. Для управления шаровым краном БИВАЛ при больших усилиях открытия/закрытия крана, а также в случаях когда необходимо добиться компактности устанавливаемого оборудования.

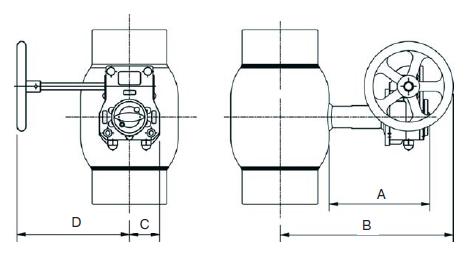

Схема стального шарового крана БИВАЛ Ду 65-500 мм

Примечание.
БИВАЛ^® Ду 65-200 поставляется с механическим редуктором по требованию.
БИВАЛ^® Ду 250-500 обязательно оснащение механическим редуктором.

Основные технические характеристики

Ду, (мм)	Маркировка*	Тип редуктора	Масса редуктора**, (кг)	Размеры, (мм)
Ду, (мм)	Маркировка*	Тип редуктора	Масса редуктора**, (кг)	А	В	С	D	Диаметр штурвала
125	КШТ 11.125.xx YY	Q-400-S	3,87	206,75	341,75	56	185	160
150	КШТ 11.150.xxYY	Q-800-S	7,68	225,5	417,5	67,5	270,5	250
200	КШТ 11.200.xx YY	Q-800-S	7,68	245,5	461,5	67,5	270,5	250
250	КШТ 11.250.xx YY	Q-2000-S	16,3	224	601,8	90	340	500
300	КШТ 11.300.xx YY	Q-2000-S	16,3	228	636,4	90	340	500
350	КШТ 11.350.xx YY	Q-4000-S	31,5	300	749,5	141	408	500
400	КШТ 11.400.xx YY	Q-6500-S	37,5	265,6	686	141	440	500
500	КШТ 11.500.xx YY	Q-12000-S	56,7	274,5	791	188	471	500
