Кран стальной шаровый БИВАЛ ® Ду 15-500 мм, Ру 16/25/40 бар

Надежные и долговечные, краны стальные шаровые БИВАЛ устанавливаются преимущественно на магистральных нефте- и газопроводах. Также, краны Бивал соответствующей серии применяются в системах теплоснабжения и охлаждения.

Краны Бивал служат только в качестве запирающей арматуры, для полного перекрытия потока рабочей среды. Использование в качестве регулирующей арматуры не допускается.

Предназначены для установки в газораспределительных системах с рабочим давлением до 1,2 МПа (12 атм.) . Характеризуются  надежностью и простотой в эксплуатации.

Сфера применения: газоснабжение
Рабочая температура: до +200ºС

Материал корпуса - сталь St.37.0
Материал шара - нержавеющая сталь
Седло шара и сальник - фторопласт с добавлением 20% углерода
Уплотнительные кольца - EPDM, Viton

Особенности:

• Условный диаметр, Ду: 15-500 мм
• Условное давление, Ру: 16/25/40 бар
• Температура рабочей среды: -20°С...+80 °С
• Минимальная температура окружающей среды: -30 °С (при хладостойком климатическом исполнении -60 °С)
• Давление рабочее, Рраб: 12 бар

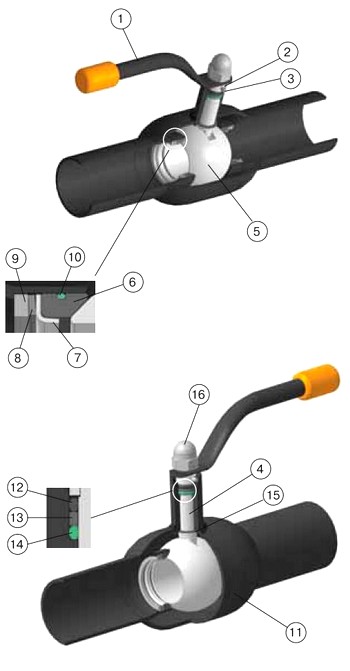

Применяемые материалы: № Деталь Материал 1 Ручка углеродистая сталь 2 Кольцо прокладочное нержавеющая сталь 3 Штифт углеродистая сталь 4 Шток нержавеющая сталь 5 Шар нержавеющая сталь 6 Уплотнение седловое фторопласт с добавлением 20 % углерода + нитрил NBR 7 Кольцо опорное нержавеющая сталь 8 Пружина тарельчатая углеродистая сталь 9 Кольцо горловое углеродистая сталь 10 Кольцевое уплотнение нитрил NBR 11 Корпус углеродистая сталь 12 Кольцевое уплотнение нитрил NBR 13 Прокладка для кольца фторопласт с добавлением 20 % углерода 14 Кольцевое уплотнение Viton 15 Шайба фрикционная фторопласт с добавлением 20 % углерода 16 Гайка колпачковая углеродистая сталь

Исполнение:

• КШГ Серия 11, Ду 15-500, Ру 16/25/40
• Сварка/Сварка
• Фланец/Фланец
• Резьба/Резьба
• Фланец/Сварка
• Резьба/Сварка

Примечание:  Комплекты ответных фланцев, болтов и про кладок поставляются вместе с краном по запросу.

По запросу краны могут быть оснащены механическим редуктором, электро- или пневмоприводом.
